Современные системы промышленного холода для химической отрасли
Подбираем холодоснабжение реакторов, использование тепла энергоузлов и охлаждение приточного воздуха в цехах. Связываем оборудование с технологическим процессом: от расчёта нагрузок и проектирования до поставки и запуска.
- Сценарии
- Химический синтез, заводские энергоузлы, горячие производственные участки
- Оборудование
- RunCool2 · BROAD · AOLAN
- Работы
- Аудит, проект, поставка, шеф-монтаж, пусконаладка, сервис
- Интеграция
- АСУТП и противоаварийная защита
Выберите тип объекта
Система из чиллеров RunCool2
Тепловыделение реактора меняется по ходу синтеза: пики приходятся на дозирование реагентов и экзотермические стадии. RunCool2 охлаждает теплоноситель для рубашек реакторов, бак-аккумулятор сглаживает пики, а встроенный free cooling в холодное время года разгружает компрессоры.
- 1RunCool2 на 10–1400 кВт: компрессоры с регулируемой скоростью следуют за нагрузкой, а после перебоя питания чиллер сразу запускается снова
- 2Встроенный free cooling: в холодное время теплоноситель охлаждается наружным воздухом, и компрессоры разгружаются или останавливаются
- 3Бак-аккумулятор: запас холодного теплоносителя покрывает пики тепловыделения, поэтому чиллер подбирают ближе к средней нагрузке, а не к пиковой
- 4Теплоноситель входит в рубашку снизу и выходит сверху; клапан на каждом реакторе держит температуру по графику синтеза
- Охлаждённый теплоноситель
- Нагретый теплоноситель, отвод тепла
- Работает free cooling

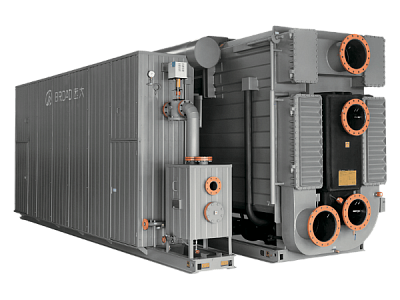

BROAD: холод от пара или горячей воды энергоузла
Летом котельная предприятия недогружена: отопление не работает, и часть пара остаётся без потребителя. Абсорбционные машины BROAD превращают этот пар или горячую воду в холодную воду. Двухступенчатая паровая машина даёт до 1,5 кВт холода на 1 кВт тепла пара, а сама потребляет меньше 1 % от холодопроизводительности.
- 1Двухступенчатая АБХМ BROAD на паре 0,4–0,8 МПа: вода охлаждается с 14 до 7 °C, на 1 кВт тепла пара — до 1,5 кВт холода
- 2Конденсат при 95 °C стекает в бак у машины, и насос возвращает его в котёл. Вода и её тепло остаются в цикле
- 3Градирня ставится вдали от выбросов кислот и щелочей и не ближе 6 м от дымовой трубы. Дозирование реагентов защищает оборотную воду от накипи
- 4Резервный компрессорный чиллер на той же сети берёт нагрузку, пока котельная остановлена
- Холодная вода
- Тепло: пар, конденсат, обратная вода
- Оборотная вода градирни
Система из испарительных охладителей AOLAN AZL 18
В горячем цехе нужен большой расход приточного воздуха, и охлаждать его компрессорами дорого. AOLAN AZL 18 охлаждает наружный воздух испарением воды: 18 000 м³/ч при мощности не больше 1,1 кВт. Решение работает в сухую жару и подходит участкам, где технология допускает повышение влажности.
- 1AOLAN AZL 18: 18 000 м³/ч охлаждённого воздуха при 0,65–1,1 кВт, без компрессоров и хладагента. Выпуск воздуха возможен вверх, вниз или вбок
- 2Воздуховоды подают охлаждённый воздух к постоянным рабочим местам: охлаждается зона, где работают люди, а не весь объём цеха
- 3Нагретый влажный воздух уходит через вытяжку. Охладитель работает на наружном воздухе без рециркуляции, поэтому влажность в цехе не накапливается
- 4Подпитка происходит через узел водоподготовки. Наклонный поддон со сливным клапаном в нижней точке промывается при каждом сливе
- Охлаждённый воздух
- Нагретый воздух
- Вода
Сравнение с альтернативами
Сценарий: Цеха химического синтеза
Чиллер, подобранный по пиковой нагрузке
RunCool2 с free cooling и баком-аккумулятором
Компрессорные чиллеры от электросети
BROAD на паре котельной
Приток с компрессорным охлаждением
Испарительные охладители AOLAN
Как мы работаем
- 01 / 04
Аудит и расчёт
Изучаем тепловую нагрузку, рабочие среды, температурные допуски и доступные источники тепла. Сравниваем подходящие схемы по потреблению ресурсов. Готовим подбор оборудования и коммерческое предложение с составом работ.
- 02 / 04
Проектирование
Разрабатываем гидравлику, размещение и интеграцию с АСУТП. Согласуем материалы, резервирование, вентиляцию и местные отсосы с требованиями процесса. Для размещения во взрывоопасной зоне подбираем подтверждённое сертифицированное Ex-исполнение под её условия.
- 03 / 04
Комплектация и поставка
Комплектуем систему по согласованной спецификации, организуем закупку или изготовление. Проверяем документацию на выбранное исполнение и состав поставки, увязываем доставку с графиком монтажа.
- 04 / 04
Монтаж и сервис
Выполняем шеф-монтаж и пусконаладку, проверяем температуры, расходы и взаимодействие с АСУТП в согласованных режимах. После запуска организуем сервисное обслуживание и техническую поддержку.
Обсудить охлаждение производства
Укажите процесс, тепловую нагрузку и требуемые температуры. Обсудим подбор, проектирование, поставку и пусконаладку системы.
